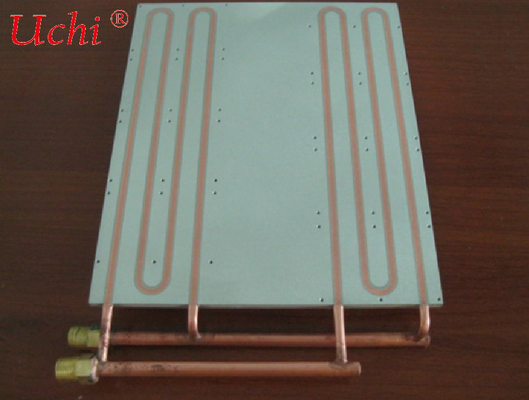

Πλάκα ψύξης υγρού διπλής εισόδου διπλής εξόδου για οπτική μονάδα ψύξης

Ονομασία μάρκας:	Uchi
Αριθμός μοντέλου:	Ψύκτρα
MOQ:	100 τεμ
Τιμή:	1300-1500 dollars
Όροι πληρωμής:	T/T, paypal, Western Union, MoneyGram
Δυνατότητα Προμήθειας:	50000000 τμχ ανά μήνα

Λεπτομέρειες

Περιγραφή προϊόντων

Λεπτομέρειες

Τόπος καταγωγής:

Dongguan, Γκουανγκντόνγκ, Κίνα

Πιστοποίηση:

SMC

Υφή υλικού:

6061

Ρουλεμάν:

Ρουλεμάν κραμάτων

Επιφανειακό φινίρισμα:

Επινικελωμένο ή γυμνό μέταλλο

Επίπεδο θορύβου:

25,6 dB(A)

Όνομα προϊόντος:

Πλάκα Υγρής Ψύξης

Επιλογές τοποθέτησης:

Τρύπες για βίδες ή αυτοκόλλητα μαξιλάρια

Άγωγη δύναμη:

500 W

υπηρεσία:

Υπηρεσία OEM

Φινίρισμα επιφάνειας:

Φινίρισμα μύλου ή ανοδίωση

Χρώμα:

Προσαρμοσμένο χρώμα

Πίεση Εργασίας:

Τουλάχιστον 1 bar

Επεξεργασία Επιφανειών:

Καθαρισμός λαδιών

Ισχύς Πηγής Θερμότητας:

30 KW

Επισημαίνω:

Πλάκα ψύξης υγρού διπλής εισαγωγής για αυτοκίνητα

πλάκα υγρού ψύξης διπλή έξοδος

οπτική μονάδα πλάκας ψύξης υγρού

Περιγραφή προϊόντων

Πλάκα ψύξης υγρού διπλής εισόδου διπλής εξόδου για οπτική μονάδα ψύξης

Αποκλειστική λύση ψύξης με υγρό για υψηλή ροή θερμότητας σε οχήματα νέας ενέργειας

Ο σχεδιασμός διπλής κυκλοφορίας επιτρέπει αποτελεσματικό έλεγχο της θερμοκρασίας και την επέκταση της ασφαλούς εμβέλειας για εφαρμογές αυτοκινήτων υψηλών επιδόσεων.

Επισκόπηση του προϊόντος

Η πλακέτα ψύξης υγρού διπλής εισόδου και διπλής εξόδου για οχήματα είναι ένα αναβαθμισμένο βασικό στοιχείο θερμικής διαχείρισης που έχει σχεδιαστεί ειδικά για σενάρια υψηλής ροής θερμότητας σε οχήματα νέας ενέργειας.Με βάση ολοκληρωμένη δομή σφραγισμένης κοιλότητας, διαθέτει καινοτόμο σχεδιασμό διπλής κυκλοφορίας με διπλή είσοδο και διπλή έξοδο.

Τα ενσωματωμένα κανάλια ροής είναι ενσωματωμένα και χωρίζονται σε δύο ανεξάρτητους βρόχους.ρυθμίζει αποτελεσματικά τη θερμοκρασία των βασικών εξαρτημάτων, όπως των μπαταριών, κινητήρες και ελεγκτές κινητήρων.

Αυτό το προϊόν συνδυάζει ευελιξία ελέγχου θερμοκρασίας διπλού κυκλώματος, υψηλή απόδοση διάσπασης θερμότητας, δομική σταθερότητα και ελαφρύ σχεδιασμό.Αντιπροσωπεύει τις απαιτήσεις της υψηλής ισχύος γρήγορης φόρτισης, επιβατικών οχημάτων μεγάλου βεληνεκούς και εμπορικών οχημάτων μεγάλου φορτίου.

Βασικά πλεονεκτήματα

Διπλή κυκλοφορία για αποτελεσματικό έλεγχο της θερμοκρασίας:Οι ανεξάρτητοι βρόχοι διπλής εισόδου και διπλής εξόδου παρέχουν διάσπαση θερμότητας με διχασμένη ροή και συγχρονικό έλεγχο θερμοκρασίας.Η αποτελεσματικότητα ανταλλαγής θερμότητας είναι 30% -50% υψηλότερη από τις παραδοσιακές πλάκες ψύξης με μία είσοδο και μία έξοδο.
Ενσωματωμένη δομή για σχεδιασμό ελαφριότητας:Συνδυάζει λειτουργίες διάσπασης θερμότητας και αντοχής φορτίου, επιτυγχάνοντας μείωση βάρους 10%-15%.
Επαρχαιωμένη σχεδίαση με αυτοκινητοβιομηχανική αξιοπιστία:Η ανεξάρτητη υπερβολική λειτουργία διπλού κυκλώματος εξασφαλίζει αδιάλειπτη θερμική διαχείριση.
Ευέλικτη προσαρμογή για ακριβή προσαρμογή:Τα κανάλια ροής διπλού κυκλώματος, οι θέσεις των λιμένων και οι διαστάσεις είναι προσαρμόσιμες.
Ελεγχόμενη μαζική παραγωγή με εξαιρετική απόδοση κόστους:Η απόδοση μαζικής παραγωγής είναι ≥98%, το κόστος είναι 25% χαμηλότερο από δύο πλακέτες ψύξης με μία είσοδο και μία έξοδο.

Τεχνικές προδιαγραφές

Παράμετρος	Τυπική αξία	Προσαρμογή στον τομέα των αυτοκινήτων
Υλικό	6061 κράμα αλουμινίου / συγκολλημένο αλουμίνιο	Θερμική αγωγιμότητα 200-220 W/m*K, εξισορρόπηση ελαφρού βάρους και θερμικής απόδοσης
Δυνατότητα αποθήκευσης	3-8 mm	Εξισορροπεί τη δομική αντοχή και το ελαφρύ βάρος του οχήματος
Προδιαγραφή διαύλου ροής	Δύο ανεξάρτητα κυκλώματα, εσωτερικής διάμετρος 1-5 mm	Συνολική πτώση πίεσης διπλού κυκλώματος ≤0,3 MPa @ 3-5 L/min
Πίεση λειτουργίας	00,5-1,2 MPa	Επιτυχημένες δοκιμές δονήσεων (20g) και συγκρούσεων (50g) για οχήματα
Θέρμανση λειτουργίας	-40°C έως 120°C	Προσαρμόζεται σε ακραία κρύα και ζεστά κλίματα
Πλατεία	≤ 0,05 mm / 100 mm	Εξασφαλίζει στενή σύνδεση με πηγές θερμότητας
Απόδοση σφράγισης	Ταχύτητα διαρροής ήλίου ≤1×10−9 mbar*L/s	Απαλλαγμένη από διαρκείς διαρροές, περνά την δοκιμή ψεκασμού αλατιού 1000 ωρών
Δυνατότητα διάσπασης θερμότητας	8-30 kW ανά μονάδα	Κατάλληλο για μπαταρίες 100-500 kWh
Προδιαγραφή λιμένα	Διπλή είσοδος + διπλή έξοδος, G1/4, σύντομες συνδέσεις	Συμβατό με σωλήνες θερμικής διαχείρισης διπλού κυκλώματος οχημάτων

Σενάρια εφαρμογής

Τα οχήματα επιβατών νέας ενέργειας:Πίσω ψύξη για πακέτα μπαταριών σε μοντέλα BEV/PHEV υψηλής ισχύος με γρήγορη φόρτιση μεγάλης εμβέλειας, συμβατά με την ολοκληρωμένη σχεδίαση σώματος CTC/CTB
Εμπορικά οχήματα / βαρέα φορτηγά:Θερμική διαχείριση 3-in-1 για μπαταρίες ισχύος, κινητήρες και ηλεκτρονικά χειριστήρια· ανεξάρτητος διπλός κυκλωτικός έλεγχος θερμοκρασίας προσαρμόζεται σε λειτουργία υψηλού φορτίου
Συστήματα αποθήκευσης ενέργειας:Ρυθμισμός θερμοκρασίας για μπαταρίες σε εμπορικά και βιομηχανικά δοχεία αποθήκευσης ενέργειας· η διπλή κυκλοφορία βελτιώνει την απόδοση διάσπασης θερμότητας
Ειδικά οχήματα:Ψύξη με μπαταρία για κατασκευαστικά μηχανήματα και οχήματα εφοδιαστικής· η υπερβολική σχεδίαση διπλού κυκλώματος βελτιώνει την αξιοπιστία υπό σκληρές συνθήκες

Οδηγίες επιλογής και εγκατάστασης

Ανάλογος ισχύος:Για πακέτα μπαταριών 100-200 kWh, επιλέξτε πλάκες ψύξης υγρού διπλής εισόδου διπλής εξόδου κλάσης 8-20 kW· για μονάδες κλάσης 20-30 kW για 200 kWh και άνω
Επιλογή καναλιού ροής:Δύο παράλληλα κανάλια πολλαπλών κλάσεων για μοντέλα ταχείας φόρτισης· διπλά κανάλια σέρπετινας για μοντέλα μεγάλης εμβέλειας, που υποστηρίζουν ανεξάρτητη ρύθμιση διπλού κυκλώματος
Απαιτήσεις εγκατάστασης:Διασφάλιση της επίπεδης πλάκας ψύξης ≤0,05 mm, στερέωση με θερμικό λίπος ή υλικά αλλαγής φάσης και ομοιόμορφη στερέωση των βρόχων για την αποφυγή παραμόρφωσης
Μεσαίες απαιτήσεις:Χρησιμοποιήστε 50% αιθυλενογλυκόλη + 50% αποιονισμένο νερό (οδηγικότητα < 1 μS/cm).
